脱硫除尘智能化设备概况

来源:良慧环保@tiantian    2024-05-21 17:09:12 点击:

1.工作原理

脱硫使用双碱法,烟气中的二氧化硫在脱硫塔中与喷淋而下的脱硫液逆流接触,脱硫循环液中有效成分氢氧化钠与二氧化硫反应生成亚硫酸钠,亚硫酸钠进入反应器与石灰反应生成亚硫酸钙和氢氧化钠。氢氧化钠在系统中继续脱硫,亚硫酸钙通过氧化池氧化成硫酸钙,最后经压滤机脱水排出。化学反应式如下:

2NaOH+SO2=Na2SO3+H2O
Na2SO3+CaO+H2O=CaSO3+2NaOH
2CaSO3+O2=2CaSO4

LH除尘催化剂投入脱硫液中,改变水的张力,使不易被水捕集的烟尘吸附于水,实现烟尘分离达到除尘目的,本除尘技术可将除尘率提高至99%。

2.工艺流程

隧道窑烟气在风机的作用下经调节阀进入脱硫塔,首先经过喷淋层与浆液逆流接触,烟气中的二氧化硫与颗粒物被浆液中的有效成分吸附,再经脱白装置冷却脱白,最后经烟除雾装置除去烟气中的雾气,净化的烟气经烟囱排出。脱硫除尘液在浆液泵的作用下进入反应器,脱硫产物亚硫酸钠与投入的石灰进行复分解反应,生成亚硫酸钙和氢氧化钠,此过程实现了NaOH一次投放。剩下的石灰则会留在反应器中接着与Na2SO3反应,直至完全消耗。与传统双碱法脱硫相比较石灰利用率可提高70%,能100%利用(每脱掉一吨二氧化硫消耗1.156吨石灰)。反应器的溶液进入三级净化池中,LH5催化剂投入净化池使亚硫酸钙快速沉淀,沉淀后的溶液经钙离子净化器,除去循环液中的钙离子,防止其进入喷淋层有钙离子晶体析出造成喷淋系统结垢或堵塞,再进入脱硫塔喷淋层净化烟气循环使用。沉淀物亚硫酸钙经氧池氧化成硫酸钙,通过压滤机压缩去除其中的水分,定期处理。不会造成水体与土壤无二次污染。整个系统实现自动化,一键启动后,根据脱硫循环水的PH值自动操控石灰是否投放。工艺流程见下图:

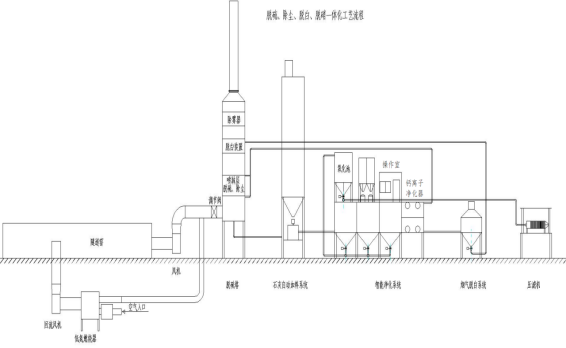

脱硫除尘智能一体化设备工艺流程图

3.一体化设备特点

设备运行成本低

脱硫氢氧化钠作为启动碱只需投放一次即可,脱硫过程只消耗少量石灰(每消耗1.156吨石灰可去除一吨二氧化硫)。

催化剂除尘技术,不消耗,一次投放长期有效,无需增加除尘设备。能耗极低,除尘系统能耗每小时仅需一度电,大大降低设备运行成本。

净化效率高

除尘率与脱硫率均能达99%,本设备系统脱硫、除尘、脱白、脱硝可一站式解决烟气净化问题。

智能化运行

整套脱硫除尘设备一键启动自动运行,对接在线监测系统随时掌控设备运行情况,大数据分析,可连接手机远程监控,科学管理。

无二次污染

水循环系统,设备运行不会有废水外排,避免造成水资源浪费及水体土壤污染的情况。脱硫排出的固体产物石膏可以用于建筑材料的使用,没有二次污染。
